 Recuperacion de una Les Paul Recording de los setenta « Ver tema anterior :: Ver siguiente tema »
Autor Mensaje
raul
MensajePublicado: Lun Mar 20, 2017 11:18 pm    Título del mensaje: Recuperacion de una Les Paul Recording de los setenta Responder citando

Miembro contributivo

Registrado: 26 Jun 2008
Mensajes: 6712
Ubicación: G.A.S eando

Hola de nuevo a todos,el foro está muy muerto y querría reactivarlo un poquillo con algún que otro reportaje interesante.Este va sobre una LP Recording,cuyo propietario es Jesús Prieto "Pitti" que me la pasó para recuperar y poner a punto,es una guitarra muy peculiar,el modelo era el favorito de su creador Les Paul,y permite sacar infinidad de sonidos distintos,desde un sonido que emula a una Rickenbacker,pasando por una teleca,una Strato y una Les Paul tradicional.
La guitarra se compone de los siguientes elementos en cuanto a electrónica:
-Dos pastillas Gibson de baja impedancia que van a un trafo
-Un control de volumen master
-Un selector "Decade" que permite ir de un sonido cristalino a un sonido más gordito
-Dos controles,uno de graves y uno de agudos
-El selector de pastillas 3P
-El selector de controles 3P.
-Selector alta/baja impedancia que permite en baja enchufar y regular la guitarra en una mesa de mezclas
-Selector de cambio de fase que entra en funcionamiento cuando tenemos las dos pastillas seleccionadas a la vez

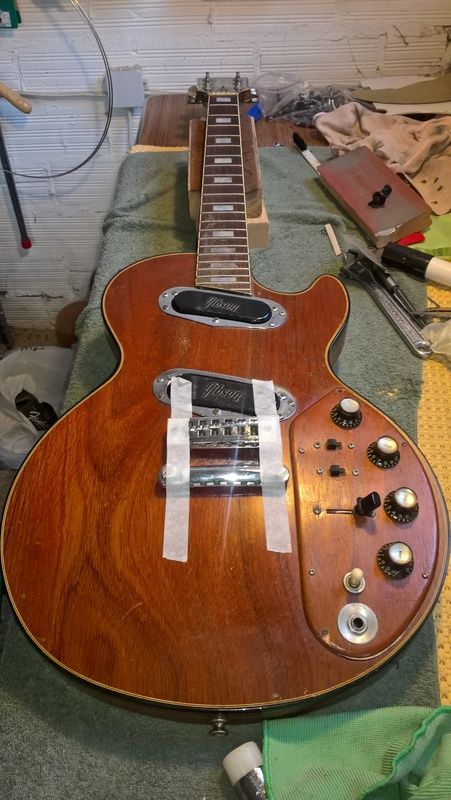

Esta es la guitarra en cuestión


_________________
"Los tipos gordos como tú me gustan mucho...porque cuando caen hacen un ruido espantoso"


Ultima edición por raul el Mie Mar 22, 2017 8:09 pm; editado 1 vez
Volver arriba
Ver perfil del usuario Enviar mensaje privado
Trullols
MensajePublicado: Mar Mar 21, 2017 7:54 pm    Título del mensaje: Responder citando

aspirante a payo

Registrado: 17 Mar 2010
Mensajes: 376

Qué cosa más bonica!
Me apunto a seguir tu artículo, payo!!
Very Happy
_________________
" .. Tengo una Strato Rauleraaaaa
no es una Strato cualquieraaaaaa
Le doy caña todo el día
soy una bala perdía tolón tolooooon ...."
Volver arriba
Ver perfil del usuario Enviar mensaje privado
raul
MensajePublicado: Mie Mar 22, 2017 8:30 pm    Título del mensaje: Responder citando

Miembro contributivo

Registrado: 26 Jun 2008
Mensajes: 6712
Ubicación: G.A.S eando

Sigo.A esta guitarra lo que le hice fue retrastearla,y recuperarla un poco el diapasón.



Y bueno de momento todo fue bien.



El segundo problema que tenía era la electrónica;como es una guitarra tan compleja se la pasé a Dino para que le echase un vistazo,comprobó el trafo y las conexiones y había cosas mal conectadas y alguna falta de cable a masa en determinados sitios;he de decir que me costó bastante encontrar un diagrama de la electrónica hasta que dí con él en un foro yanki.Aquí en la mesa de operaciones del Dr Martín:



Y las masas que faltaban







El Dr Matín con carita de pena en la despedida Smile



Tras dejar el funcionamiento al 100%,he de decir que se sacan mogollón de posiciones de sonido distintas usando el selector de potenciómetros

Posición 1-Funciona Volumen master y Decade...Sonidos tipo Rick y telecaster,el cambio de fase entra en la mezcla de dos pastillas

Posición 2-Funciona Volumen master,Decade, control de graves y control de agudos,cambio de fase en mezcla de pastillas...Sonido tipo Les Paul Convencional Clásica.

Posición 3-Funciona Volumen master,Decade...Sonidos tipo stratocaster distintos a los de la posición 1...Cambio de fase en mezcla de pastillas





Una peculiaridad que tiene es que no se aprecia los cambios al inicio de conectar la guitarra al ampli,pero según pasan unos minutos tocando sí.Imagino que será por la gran cantidad de condensadores que tiene la trasta,que es una burrada.

A ver si Piti se anima y sube un vídeo demostrativo de la guitarra,estaría muy interesante.






Very Happy
_________________
"Los tipos gordos como tú me gustan mucho...porque cuando caen hacen un ruido espantoso"
Volver arriba
Ver perfil del usuario Enviar mensaje privado
arlekin makabro
MensajePublicado: Mie Mar 22, 2017 8:54 pm    Título del mensaje: Responder citando

friki con mayúsculas

Registrado: 29 Mar 2008
Mensajes: 317
Ubicación: Valladolid

Grande Raul! Very Happy
Volver arriba
Ver perfil del usuario Enviar mensaje privado
raul
MensajePublicado: Mie Mar 22, 2017 9:30 pm    Título del mensaje: Responder citando

Miembro contributivo

Registrado: 26 Jun 2008
Mensajes: 6712
Ubicación: G.A.S eando

De grande nada,si se puede arreglarlo intento Embarassed
_________________
"Los tipos gordos como tú me gustan mucho...porque cuando caen hacen un ruido espantoso"
Volver arriba
Ver perfil del usuario Enviar mensaje privado
Dino Neverness
MensajePublicado: Mie Mar 22, 2017 10:23 pm    Título del mensaje: Responder citando

Miembro contributivo

Registrado: 22 Ene 2008
Mensajes: 603

Penica no haber podido catarla con calma.

Revisé el circuito a ratos y después de descartar averías en los componentes,
repasé todo el cableado del circuito y ahí asomaron los problemas.

He tenido meses muy ajetreados y esta señora necesitaba atención especial ;)
de ahí la demora en la reparación.

Una pasada, maj@s :)
Volver arriba
Ver perfil del usuario Enviar mensaje privado
raul
MensajePublicado: Mie Mar 22, 2017 10:56 pm    Título del mensaje: Responder citando

Miembro contributivo

Registrado: 26 Jun 2008
Mensajes: 6712
Ubicación: G.A.S eando

Dino,nos tenemos que quedar con que al dueño le ha gustado,eso ya es un triunfo brindis
_________________
"Los tipos gordos como tú me gustan mucho...porque cuando caen hacen un ruido espantoso"
Volver arriba
Ver perfil del usuario Enviar mensaje privado
pispo
MensajePublicado: Mie Mar 22, 2017 11:16 pm    Título del mensaje: Responder citando

aspirante a payo

Registrado: 24 May 2008
Mensajes: 368
Ubicación: en las nubes

Demo, por favor........ que se anime el dueño!!
_________________
No hay nada que un buen whiskie no pueda arreglar...

http://www.facebook.com/jane.canalla
http://www.myspace.com/janecanalla
http://www.losfemonemos.es
Volver arriba
Ver perfil del usuario Enviar mensaje privado
pupilons
MensajePublicado: Vie Mar 24, 2017 1:12 am    Título del mensaje: Responder citando

Se va quedando

Registrado: 23 Ene 2014
Mensajes: 61

Joder tiene más cables que la consola de la Enterprise. Shocked
_________________
<a><img></a>
Volver arriba
Ver perfil del usuario Enviar mensaje privado
Trullols
MensajePublicado: Vie Mar 24, 2017 4:31 pm    Título del mensaje: Responder citando

aspirante a payo

Registrado: 17 Mar 2010
Mensajes: 376

Es probablemente la guitarra más compleja que he visto...
Magnífico trabajo!
Very Happy
_________________
" .. Tengo una Strato Rauleraaaaa
no es una Strato cualquieraaaaaa
Le doy caña todo el día
soy una bala perdía tolón tolooooon ...."
Volver arriba
Ver perfil del usuario Enviar mensaje privado
Midiman2011
MensajePublicado: Sab Mar 25, 2017 5:58 pm    Título del mensaje: Responder citando

Nuevo por aquí

Registrado: 27 Jul 2011
Mensajes: 21

No sabia ni que existía algo así!!!...y nos dicen que los de line variax han inventado lo del "modeling" guitar y ya los viejunos las hacían..
Volver arriba
Ver perfil del usuario Enviar mensaje privado Enviar correo
raul
MensajePublicado: Dom Mar 26, 2017 3:26 pm    Título del mensaje: Responder citando

Miembro contributivo

Registrado: 26 Jun 2008
Mensajes: 6712
Ubicación: G.A.S eando

Toñin ,esto es como en el fútbol,está todo inventado
_________________
"Los tipos gordos como tú me gustan mucho...porque cuando caen hacen un ruido espantoso"
Volver arriba
Ver perfil del usuario Enviar mensaje privado
Dino Neverness
MensajePublicado: Lun Mar 27, 2017 3:09 am    Título del mensaje: Responder citando

Miembro contributivo

Registrado: 22 Ene 2008
Mensajes: 603

Ya te digo !!! Les Paul era un tipo muy inquieto y se sacó de la manga un par de inventos o tres.

Guitarraco, cuando cae una de esas en tus manos es para ir poco a poco ;)
Volver arriba
Ver perfil del usuario Enviar mensaje privado
Trullols
MensajePublicado: Mar Mar 28, 2017 3:22 pm    Título del mensaje: Responder citando

aspirante a payo

Registrado: 17 Mar 2010
Mensajes: 376

Aunque esté todo inventado, no consigo comprender cómo entendéis esa maraña de cables y óxido que sale en las fotos.
_________________
" .. Tengo una Strato Rauleraaaaa
no es una Strato cualquieraaaaaa
Le doy caña todo el día
soy una bala perdía tolón tolooooon ...."
Volver arriba
Ver perfil del usuario Enviar mensaje privado
raul
MensajePublicado: Mie Mar 29, 2017 5:05 am    Título del mensaje: Responder citando

Miembro contributivo

Registrado: 26 Jun 2008
Mensajes: 6712
Ubicación: G.A.S eando

Bueno,si tienes un diagrama quizá,aunque no sólo es eso,es saber donde tocar y Dino sabe donde.
